ICS-1200-XF防爆皮带秤

2019-07-08

  恒盛高科主营ICS-XF防爆皮带秤,主要型号规格包括:ICS-500-XF、ICS-800-XF、ICS-1000-XF、ICS-1200-XF、ICS-1400-XF,其宽度分别为:0.5米、0.8米、1米、1.2米、1.4米,其他宽度可定制。定制周期联系恒盛高科。

  【应用范围】:煤矿井上或井下等有计量需求的场所,悬浮式安装于带式输送机上。

  【权威认证】:计量认证,煤安认证(MA),防爆认证(KA)。

  【精度范围】:计量精度一般为0.5级和1级,0.25级煤矿皮带秤需定制。

  【产品组成】:ICS-220J型矿用信息传输接口、GZD300称重传感器、GSD4速度传感器、KWD127/5矿用隔爆兼本安型直流稳压电源、ICS-5F矿用井下信息传输分站、Coax180RJ11M2-F线路避雷器以及称重显示控制器组成。其中矿用信息传输接口、通信线路避雷器和称重显示控制器位于井上,其它部件均位于井下。

  【主要型号】:ICS-500-XF、ICS-800-XF、ICS-1000-XF、ICS-1200-XF、ICS-1400-XF

  【计量性能】:

  准确度等级:0.5级

  皮带宽度:0.5米、0.8米、1米、1.2米、1.4米(其他宽度可定制)

  现场安装条件:应符合JJG195-2002国家计量检定规程要求

  动态累积误差:优于0.5%

  【电气性能】:

  工作电压:井上:220VAC;井下:127VAC

  工作电流:井上:<750mA;井下:<600mA

  传输距离:小于20km

  传输介质:4×7×0.3型矿用电话线缆(电缆仿真参数:分布电阻R≤36Ω/km,分布电容C≤0.06uF/km,分布电感L≤800uH/km)

  信号方式:音频载波调制

  显示部分:动态显示物料瞬时流量和实时显示瞬时流量

  【工作环境】:

  ICS-1200-XF防爆皮带秤,可在煤矿井下工作,如下工作条件:

  (1)环境温度:0℃~+40℃

  (2)环境湿度:≤95%(25℃)

  (3)环境大气压:80kpa~110kpa

  (4)含有瓦斯或煤尘易燃易爆危险的煤矿井下

  (5)无显著摇动和剧烈冲击振动的场所

  (6)恶劣的储运条件:-40℃~+60℃

  (7)电源波动范围:85%~110%

  【产品优势】:

  1.ICS-1200-XF防爆皮带秤先后取得防爆认证和煤安认证,可以适应如含有瓦斯和煤尘等易燃易爆物体的煤矿井下恶劣环境。

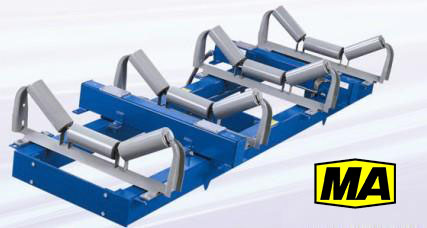

  2.采用多托辊(三托辊或四托辊)的秤架结构,减小了边界效应误差。

  3.采用全悬浮式秤架结构,减小了皮带跑偏和物料偏载误差。

  4.秤架部分精心加工处理,减小了皮带张力变化误差。

  5.传感器供桥电压稳定到现场,消除了线路电阻随温度变化引入的误差。

  6.四只称重传感器,受偏载影响小、平稳、计量精度高;

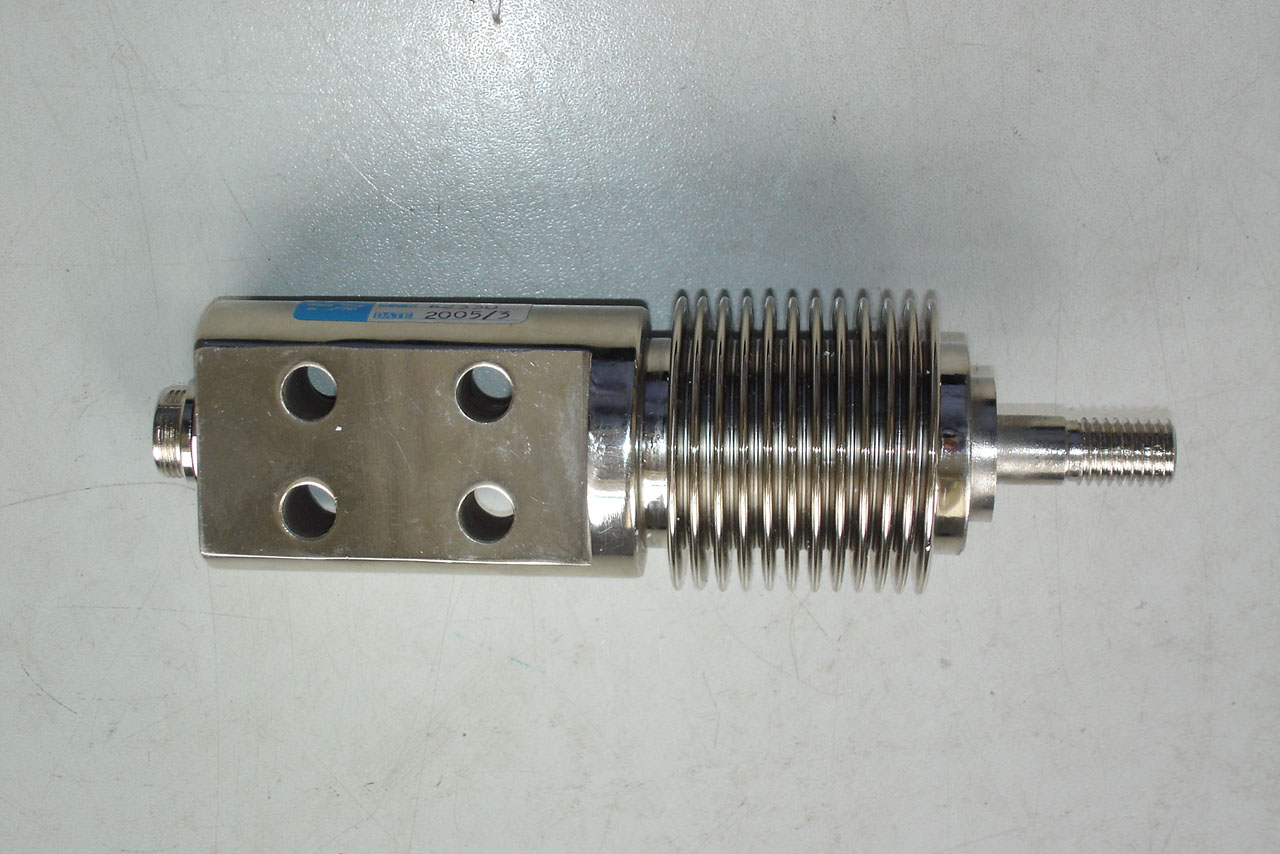

GZD300称重传感器
上图为GZD300称重传感器

  7.ICS-1200-XF防爆皮带秤配套使用的仪表为XK3208-A5或XK3208-A6称重显示器,该型号的仪表功能完备,可满足不同用户要求:

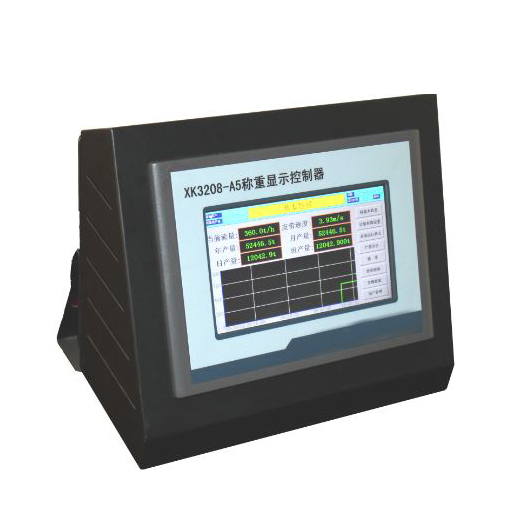

XK3208-A5称重显示控制器
上图为XK3208-A5称重显示控制器

  (1)系统以ARM为核心构建,性能更好。

  (2)触摸屏操控。

  (3)严密的用户权限管理。

  (4)可存储大量的数据。

  (5)可查看历史产量曲线。

  (6)可查看产量数据上传历史。

  (7)可查看报警信息

  (8)手动/自动方式调零。

  (9)定长/定时方式调零。

  (10)挂码校验/标定。

  (11)实物校验/标定。

  (12)低功耗。

  (13)RS485、RS232及以太网通讯接口。

  (14)设备运行状态监视。

  (15)重量和速度内码监视。

  (16)可通过网络上传数据
